Подавление помех в цифровых радиорелейных станциях CODAN 8800Определение
Помехи в соседнем канале возникают из-за приема нежелательных сигналов передатчиков в соседних каналах. Это может приводить к снижению рабочих характеристик приемника.
Требования

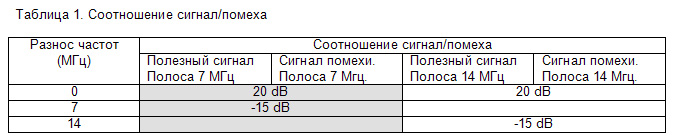

Контролирующие органы определяют допустимый уровень сигнала помехи относительно полезного сигнала. Этот параметр обычно именуется соотношение сигнал/помеха. Примерные значения соотношения сигнал/помеха, используемые контролирующими органами при распределении радиопередающих частот приведены в таблице 1.
Предположим ситуацию, что полезный сигнал и сигнал помехи имеют полосу 7 МГц и имеют цифровую модуляцию.
Если полезный сигнал и помеха совпадают по частоте (разнос частот 0 МГц), то сигнал помехи должен быть на 20 dB ниже, нежели полезный сигнал.
Если между сигналом помехи и полезным сигналом имеется разнос частот 7 МГц, то сигнал помехи может быть на 15 dB выше полезного сигнала.
Цифровая радиорелейная станция (DMR) осуществляет подавление мешающих сигналов в за счет фильтров в каскадах промежуточной частоты приемника.
Однако, грамотная разработка сетевой структуры, выбор рабочих частот, использование антенных систем перекрестной поляризации позволяет существенно снизить уровень нежелательных сигналов помех.
Решения
Одна из задач на этапе создания приемника релейной станции - возможность подавления сигналов помех. Показателем такой возможности является избирательность приемника. Избирательность приемника обычно определяется качество фильтров в каскадах УПЧ. Большинство нынешних цифровых релейных станций используют для этих целей специальные устройства, известные как фильтры поверхностной акустической волны (SAW).
Если полоса сигнала РРЛ станции задается с помощью программного обеспечения, то наиболее эффективный метод фильтрации в каскаде УПЧ будет использование SAW фильтра с полосой пропускания, обеспечивающей максимальную емкость передаваемого сигнала. Серия релейных станций CODAN 8800 снабжена в каскаде промежуточной частоты SAW фильтром с полосой пропускания 44 МГц. Эта технология получила название широкополосной ПЧ фильтрации.

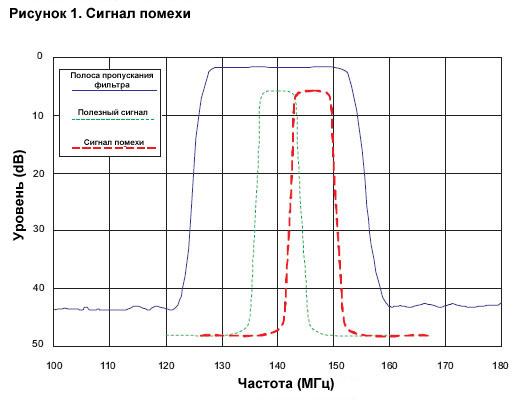

Однако, широкополосный фильтр в каскаде УПЧ приемника может пропускать сигналы помех и, следовательно, ухудшать параметры приема (рисунок 1).
Применение SAW фильтров компанией CODAN

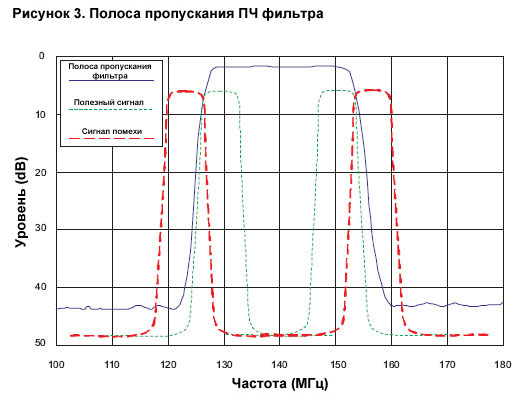

Для обхода ограничений существующих при использовании широкополосной ПЧ фильтрации, компания CODAN предусмотрела возможность динамического изменения полосы ПЧ приемника. При приеме сигнала помехи полоса пропускания ПЧ фильтра смещается таким образом, чтобы полоса мешающего сигнала оказалась за пределами полосы SAW фильтра. Пример подавления нежелательного сигнала помехи показан на рисунке 2.
Если сигнал помехи находится на канал выше от полезного сигнала, то полоса ПЧ приемника смещается вверх до тех пор, пока сигнал помехи не окажется за пределами полосы пропускания приемника.
Если сигнал помехи находится на канал ниже от полезного сигнала, то полоса ПЧ приемника смещается вниз до тех пор, пока сигнал помехи не окажется за пределами нижней границы полосы пропускания SAW фильтра приемника.
Заключение
Подавление помех в соседнем канале в цифровых радиорелейных станциях CODAN 8800 осуществляется с помощью:
Эффективного использования SAW фильтра по промежуточной частоте приемника
Динамическое управление полосой ПЧ фильтра предусматривает подавление сигналов помехи, что дает возможность эксплуатации радиорелейных станций в сложных радио условиях
