Цифровое радиорелейное оборудование CODAN 8800 Принципы сетевого управления
Цель
Данный документ представляет обзор основных принципов сетевого управления для сети цифрового радиорелейного оборудования. Содержание данного текста предназначено для чтения нетехнической аудитории.
Обзор
Система сетевого управления (NMS) –это центральный компьютер, который используется для управления и контролирования оборудования, расположенного в удаленных и часто не легко доступных местах.
Исторически сложилось, что производители РРЛ оборудования внедряли свои решения сетевого управления определенными для производителя способами. Существенные несовместимости в программном обеспечении и системах связи вынуждают операторов поддерживать несколько различных комплектов программного обеспечения для управления.
Существует постоянно растущее требование у производителей принять открытый стандарт для выполнения решений сетевого управления, таким образом, позволяя операторам использовать один комплект программного обеспечения для контролирования всей сети. Как правило, самый запрашиваемый стандарт – простой протокол сетевого управления или SNMP протокол.
Выполнение принципов управления SNMP позволяет пользователям цифрового радиорелейного оборудования тщательно контролировать и управлять работой всей сети из центрального, удобного местоположения.
Тенденции прошлого
В 1990 годах произошел значительный рост в сетевой промышленности РРЛ оборудования. В течение этого периода, операторы телекоммуникаций осознали выгоду в цене, которую можно получить, контролируя и управляя своими сетями передач эффективным способом.
У многих компаний были проблемы с контролированием работы сети, особенно когда они использовали несколько различных типов оборудования передачи в пределах их сети. У каждого вида оборудования было свое программного обеспечение для контроля и управления, со своими командами технического обслуживания, и эти программные обеспечения зачастую были несовместимы друг с другом. Эти несовместимости мешают контролировать и управлять сетью от общей платформы управления сети.
За последние годы люди перешли к использованию цифрового радиорелейного оборудования, которое может контролироваться и управляться одним центром управления сети. Эта тенденция наряду с похожими направлениями в индустрии информационных технологий привела к принятию SNMP протокола для контроля и управления в пределах РРЛ сетей. Этот общий протокол связи в целях администрирования сети увеличил и упростил возможности управления.
Архитектура сети

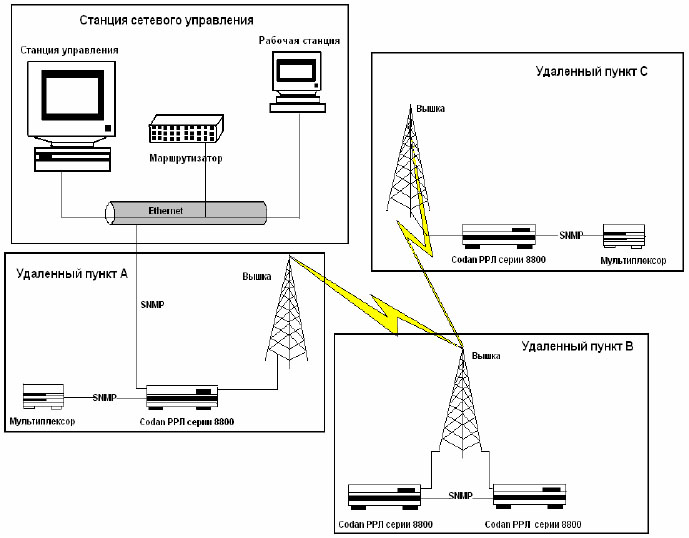

Вся архитектура управления сети использует ту же самую основную структуру, состоящую и центральных контрольных компьютеров и удаленных станций. Рисунок 1 показывает типовую структуру для базовой сети, включающей два пролета радиорелейной линии, соединяющие пункты А и B и пункты В и С.
Рисунок 1: Типовая система сетевого управления
Все SNMP системы состоят из трех основных частей:
станция управления
агент управления
база управляющей информации (MIB)
Станция управления состоит из компьютера-управления, с необходимым комплектом ПО для обеспечения интерфейса между человеком, управляющим сетью и системой управления сети.
MIB – это файл базы данных, который используют менеджер и агент, чтобы определить местонахождение, восстановить и управлять данными, касающимися управляемого устройства. MIB бывают двух типов:
Доступные, которые используют для элементов, не связанных с конкретным применением (например, Протокол Управления Передачей/протокол IP (TCP/IP) местоположения адреса).
Приватные, которые используются для применения / оборудования специального назначения (например, конфигурация и технические данные для РРЛ серии 8800).
Задачи сетевого управления
Существуют четыре ключевые задачи для успешного выполнения NMS. Это: управление конфигурированием, контроль производительности системы, защита от ошибок и неисправностей и управление безопасностью.
Управление конфигурированием
Управление конфигурированием контролирует и управляет устройством конфигурации таким образом, чтобы можно было управлять и отслеживать работу различных типов оборудования. Главной возможностью является функция конфигурирования удаленных устройств.
Например, когда в сеть добавляют дополнительное РРЛ оборудование, возможно, необходимо будет поменять рабочую частоту на релейке, находящейся в удаленном пункте, или изменить скорость передачи данных одного из цифровых портов. Управление конфигурированием через NMS позволяет делать все необходимые изменения, не посещая удаленный пункт.
Управление производительностью сети
Управление производительностью сети оценивает статистическую информацию сети.
Управление производительностью включает:
сбор технических данных по параметрам важности для станции управления
анализ данных для определения нормального минимума приемлемых уровней
установка соответствующих порогов производительности для каждого параметра таким образом, чтобы превышение этих порогов указывало о серьезных проблемах в сети
Защита от ошибок и неисправностей
Защита от ошибок и неисправностей обнаруживает, регистрирует, уведомляет пользователей, и если возможно устраняет проблемы для поддержания работы устройств на должном уровне. Ошибки могут вызвать простой или недопустимую деградацию сети, защита от ошибок и неисправностей является, возможно, самой важной из задач сетевого управления.
Управление безопасностью
Управление безопасностью обеспечивает защиту Вашей РРЛ сети.
Управление безопасностью включает:
доступ контроля сетевыми ресурсами согласно требованиям, определенными оператором, для предотвращения повреждения сети (намеренного или случайного)
ограниченный доступ к секретной информации без соответствующего разрешения
контролирование регистрации операторов в пределах РРЛ сети
Заключение
Сетевое управление – это необходимая особенность современной телекоммуникационной сети. SNMP - универсально-принятый протокол для управления различным оборудованием и разных производителей.
