Система управления Радиорелейным Оборудованием

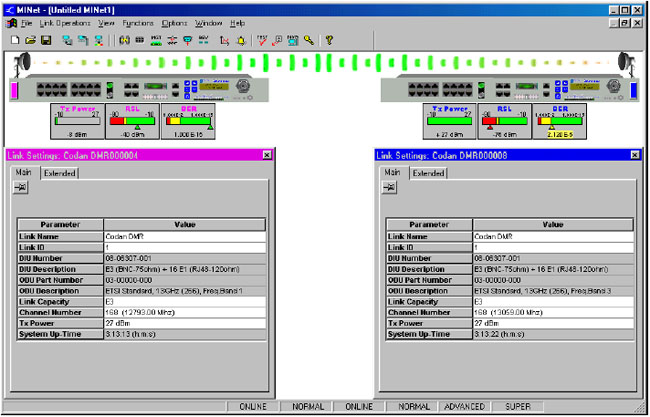

Обзор системы MINet CODAN 8800 DMR

Система управления сетевой структурой (NMS) – это система позволяющая контролировать статус всех компонент определенной сети. Она позволяет изменять параметры любых устройств, входящих в сеть, для обеспечения максимальной эффективности коммуникаций.

Использование системы MINet дает возможность оператору конфигурировать систему CODAN 8800, контролировать и анализировать события, осуществлять настройку системы и осуществлять сбор информации о ее работе.

Система MINet основана на широко распространенной среде Microsoft Windows и использует Простейший протокол сетевого управления (SNMP) для взаимодействия и управления соединениями на основе протокола TCP/IP.

Система MINet и цифровая релейная станция CODAN 8800

Цифровая радиорелейная станция CODAN 8800 снабжена системой сетевого управления (NMS). NMS станции CODAN 8800 состоит из двух компонент:

• Система управления на основе SNMP, именуемая MINet, которая устанавливается на персональный компьютер
• Программное обеспечение SNMP-агент, которое физически встроено в модуль станции

Таким образом, система управления и SNMP-агент взаимодействуют друг с другом с помощью протокола SNMP на основе TCP/IP. SNMP-агент снабжен специальной базой данных стандартов и частными информационными базами данных управления (MIB). Для сбора сведений о системе используются базы данных агента. Таким образом, система управления функционирует как главный компонента, а SNMP-агент, как подчиненный компонент.

Единственное исключение из этой связки “главный - подчиненный” обработка важных аварийных уведомлений. Эти сообщения или сигналы генерируются агентом и адресованы системе управления. Такие уведомления именуются прерываниями.

Обратите внимание, что система MINet не предусматривает возможность приема прерывания, а лишь перенаправляет его на специальное устройство с выбранным пользователем IP адресом. Например, HP OpenView и некоторые операционные системы линейки Windows имеют встроенные инструменты обработки прерываний.

Функциональные особенности MINet

• Графический интерфейс пользователя (GUI) на основе среды Windows
• Возможность конфигурации и программирования свойств терминалов
• Возможность контроля проходящей через порт информации
• Дистанционное управление через сеть Интернет
• Контроль трафика
• Управление сигналами тревоги, уровнем безопасности, характеристиками, конфигурацией системы и тестовый ее запуск
• Загрузка новых версий встроенного программного обеспечения, как локальным, так и удаленным терминалам через сеть
